实验室耐腐蚀通风系统

（一）设计原则：

为满足正常实验人员的需求，保证实验室空气质量，需要对实验室进行通风设计。当实验室内存在大量的污染物，应优先考虑采用通风措施加以消除，实验室内的通风设计应从整体规划、功能区分、建筑设计和工艺等方面采取有效的综合预防和治理措施，以满足实验室需求。

（二）风机和风管要求

1、风机

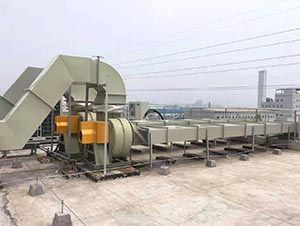

风机应选用名优产品，产品应符合国家有关规范、标准和设计要求；供货厂家应提供具有国家认可资质的检测单位出具的产品质量检测合格报告；每台风机须附有详细标明厂家的名称、设备型号和编号及有关技术数据等资料的标志铭牌。风机安装后运行时的室外噪音应小于75dB（A），风机运行时的振动应符合JB/T 8689- 2014标准中通风机振动限值要求。室外宜采用玻璃钢变频防腐蚀防爆风机。

2、 工艺通风管道材质及要求

2.1 实验室排风管制作宜选用耐腐蚀具有阻燃性能PP材料，且达到国际阻燃标准UL94V-0级，要求提供第三方检验报告。

2.2 风管材料应符合质量要求，有出厂合格证明书或质量鉴定文件；风管板材不应低于以下规格（单位：mm）：

2.3 矩形风管必须为自动焊接且纵向焊缝≤2条，焊缝应饱满，焊条排列应均匀、美观，保障焊缝不开裂，宽边大于600mm的风管需适当加固。风管之间连接采用焊接方式，风管与阀门相连允许法兰结合（必须加5mm法兰胶垫，连接螺栓为塑料材质）。风管制作完毕后应使用中性清洗液将内表面清洗干净，并用塑料薄膜及胶带封口以备安装。

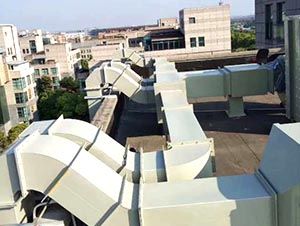

2.4 室外风管保证防腐、耐低温和耐候性能。

2.5风管安装应考虑防凝结水并设置凝结水回流装置，水平管应保持一定的坡度，坡向室外立管。风管安装的位置、标高、走向等均应符合设计要求，做到横平竖直，连接法兰的螺栓应均匀拧紧，其螺母在同一侧。

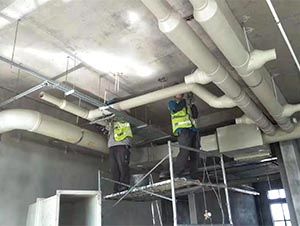

2.6 所有风管设置必要支、吊架，管道支架按国标加工制作，要求外形美观、牢固、耐腐。风管水平安装时的固定支架间距应做到：风管直径或长边尺寸≤400mm时，固定间距不应大于3m；风管直径或长边尺寸>400mm时，固定间距不应大于2m。风管垂直安装时，固定间距不应大于2.5m。

（三）风管部件与消声器制作要求

1．手动调节阀的手轮或扳手，应以顺时针方向为转动为关闭，其调节范围及开启角度指示应与叶片开启角度相一致。

2．电动、气动调节阀的驱动装置，动作应可靠，在最大工作压力下工作正常。

3．防火阀必须符合有关消防产品标准的规定，应有相应的产品合格证明文件。

4．防工作压力大于1000Pa的调节风阀，应提供(在1.5倍工作压力下能自由开关)强度测试合格的证书(或试验报告)。

5．消声弯管的平面边长大于800mm时，应加设吸声导流片；消声器内直接迎风面的布质覆面层应有保护措施。
